《氣體滅火系統設計規范》

3.1.12 噴頭的保護高度和保護半徑，應符合下列規定：
      1  最大保護高度不宜大于6.5m ；
      2  最小保護高度不應小于0.3 m ；
      3  噴頭安裝高度小于1.5 m時，保護半徑不宜大于4.5 m ；
      4  噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5 m 。
3.1.13 噴頭宜貼近防護區頂面安裝，距頂面的最大距離 不宜大于0.5 m 。

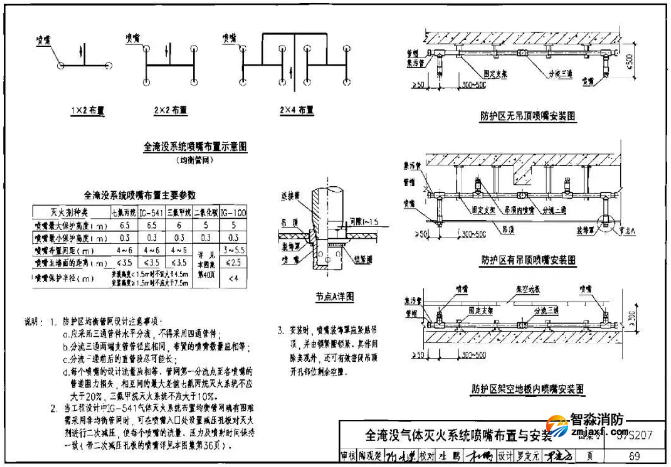

地板下管網及噴頭安裝

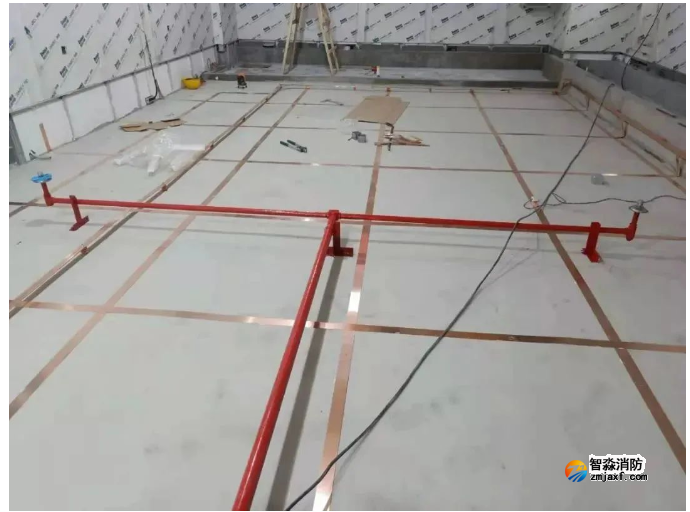

防護區架空地板內噴嘴安裝

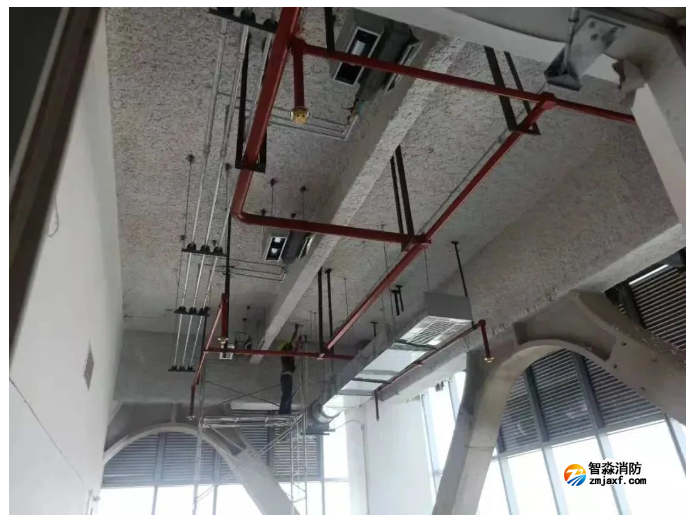

頂板下管網及噴頭安裝
